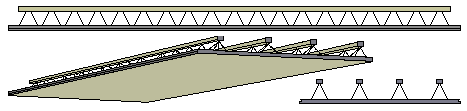

ELEMENTY RESARO, ELEMENT BETONOWY




BETONGELEMENT Z OPATENTOWANYM ZBROJENIEM STALOWYM DLA ODLANIA Z PASAMI I PLYT W TYM SAMYM MOMENCIE. ELEMENT MOZNA OBRACAC PLYTA DO GORY LUB NA DOL

OPIS TECHNICZNY

ELEMENT
Sklada sie z cienkiej plyty betonowej usztywnionej belkami lacznie ze stopkami np. betonowymi oraz nowym rodzajem rodnika z pretu wewnatrz przekroju.

SRODNIK BELKI
Srodniki sa produkowane z gietych, stalowych pretow okraglych, ulozonych wedlug wzoru zygzakowego.

USTAWIENIE POPRZECZNE ZGIECIA
Pret rodnika wyposazony jest w element poprzeczny tj. petle utrzymujace pret po odlaniu w stopce lub plycie co umozliwia zakotwiczenie sil w kilku roznych plaszczyznach i w rezultacie umozliwia efektywne zakotwiczenie. Testy przeprowadzone przez Krolewski Instytut Technologii w Stockholmie potwierdzily te fakty.


BELKI ZE ZGIETYMI SRODNIKAMI WYLACZNIE W JEDNEJ PLASZCZYZNIE SA BARDZO WRAZLIWE NA DROBNE RUCHY W ZAGlECIACH SIATKI co nie funkcjonuje podczas odlewania stopki.

ODLANIE BELKI I PLYTY W TYM SAMYM MOMENCIE

Uksztaltowane sa w postaci petli, ktora nastepnie jest zalewana w stopce. W miejscu przeciecia sie rodnikow obie czeci szalunku stopki sa polaczone w lini prostej i tworza ciasna forme dla betonu pod stopka.

ZAKOTWICZANIE ORAZ PRZENOSZENIE OBCIAZEN
Pret wsuniety w petle umieszczony jest rownolegle wzgledem belek usztywniajacych spelniajac podwojna role zakotwiczenia zgietego rodnika jak i przenosi obciazenia nosne elementu.
Dlatego stopki betonowe posiadaja wieksza wytrzymalosc oraz sztywnosc niz drewno oraz jednoczesnie sa o wiele tansze, niz gdyby je produkowano ze stali.

BEZ SPAWANIA
Element posiada duza wytrzymalosc na przenoszenie obciazen. Nie ma klopotow z kruszacymi sie spawami wykonanymi w niskich temperaturach.

WYGIECIE
Projekt umozliwia wykonanie wygiecia w chwili produkcji elementu poprzez proste drobne wygiecie belki usztywniajacej w chwili odlewania plyty.

OPCJE PROJEKTOWE
Unikatowy projekt elementu oraz jego przystosowalnosc umozliwia produkcje roznych wysokosci poprzez zwiekszenie rozpietosci pomiedzy zagieciami rodnikow.

PRODUKOWANE WYSOKOSCI
Element jest zaprojektowany do produkcji elementow o wysokosciach od 250 mm do 600 mm lub nawet 800 mm.

ZWIEKSZENIE ROZPIETOSCI
Z tego wzgledu mozna produkowac elementy o zwiekszonej rozpietosci. Wydaje sie nam, iz mozemy produkowac elementy do 8 m dlugosci ze zbrojeniem.

ZBROJENIE, W KTORYM WYWOLANO NAPREZENIA WSTEPNE W CELU POLEPSZENIA JEGO WLASNOSCI WYTZYMALOSCIOWYCH
Projekt rodnika rowniez ulatwia wmontowanie ciegien, w ktorych wywolano naprezenia wstepne w celu zwiekszenia ich wlasnosci wytrzymalosciowych w plycie lub w stopkach, w zaleznosci od zastosowania elementu.
W ten sposob element uzyskuje zwiekszone zdolnosci wytrzymalosciowe co umozliwia przenoszenie obciazen scianek dzialowych lub wykorzystanie elementu przy zwiekszonych rozpietosciach.





SRODNIK DELTA ET

ZBROJENIE Z PRZECIWLEGLYM ULOZENIEM RAMION

Zbrojenie Delta Et sklada sie z trojkatow zakonczonych wewnetrzna petla.

Pret rodnika wyposazony jest w element poprzeczny tj. petle utrzymujace pret po odlaniu w stopce lub plycie co umozliwia zakotwiczenie sil w wielu plaszczyznach.

Testy przeprowadzone na Politechnice Sztokholmskiej potwierdzily te fakty.

Takie krzyzowe zbrojenie pozwala na proste polaczenie obu czesci formy stopki.

Prety mozna zginac za pomoca prostych narzedzi, np. obcegow.

Rysunek przedstawia element z forma odlewcza umieszczona pod plyta oraz podwieszona pod stopka. Jest to standartowe wykonanie.





SRODNIK PODWOJNIE ZGINANY

Wiekszy rys.?

To rozwiazanie pozwala na daleko posunieta automatyzacje procesu produkcji zbrojenia.

Srodnik wykonany jest z jednego pretu, zginanego w jednym ciagu.

Gotowe rodniki sa ciete w zaleaznosci od wymiarow elementu oraz w takt jego produkcji.

Rysunek przedstawia rowniez opatentowane rozwiazanie belki usztywniajacej, przeznaczonej do montazu na koncu elementu.


Geometrie pretow zbrojenia tworzy zygzakowaty pret, gdzie zagiecie przypomina litere V oraz zakonczony petla w ksztalcie litery Omega.

Gdy zgietka zbrojeniowa zawija sie raz wokol osi podluznej stopki, powstaje element poprzeczny (a raczej dwa), ktore efektywnie utrzymuje pret po odlaniu w stopce lub plycie co umozliwia zakotwiczenie sil w wielu plaszczyznach.

W ten sposob stworzylismy rodnik, ktorego duza zaleta jest ciaglosc produkcji.

Jednoczenie rodnik otrzymal niezbedna forme, umozliwiajaca odlewanie przy waskich stopkach i cienkich plytach.

Z takim rodnikiem mozna np. wytwarzac samoczynnie prefabrykaty betonowe o wysokoci 800 mm i rozpietosci 14 m..

Elementy sa gotowe do montazu na budowie.

System komorowy umozliwia demontaz podlogi.

Plyta betonowa spelnia wymagania przeciwpozarowe oraz izolacji dzwiekowej.

Zastosowanie - biura, szpitale, mieszkania.





SRODNIK TROJKATNY Z OKRAGLA STOPKA STALOWA

WiÍkszy rys.?

System Resaro posiada rowniez kilka, opatentowanych rozwiazan rodnikow dla stopek stalowych.

Miedzy innymi te oto, trojkatne zbrojenie, wygodne przy spawaniu stopki.

Zauwaz, ze proste partie miekko zawijaja sie wokol stopki. Tylko ta czesc zbrojenia jest spawana.

Wazne jest by napiecia powstajace przy spawaniu nie obciazaly tych czeci preta, ktore poddane sa dzialaniom sil sciskania i zginania.

Zbrojenie ma element poprzeczny wewnatrz plyty betonowej.

Wytwarzanie tych elementow jest bardzo proste.

Elementu urzywa sie jako samonosnego stropu w piwnicach oraz oddzielajacego pomieszczenia, przeznaczonego do prowadzenia instalacji w domach wielorodzinnych.

Sufit zawiesza sie oddzielnie na podwieszeniu sprezystym co zapewnia dobra izolacje dzwiekowa.

Element stropowy moze oczywiscie spoczywac na plycie betonowej, wedlug opatentowanego systemu laczenia scian Resaro.

Sprezyste podwieszenie sufitu oraz elastyczne laczenie scian zapewnia doskonale wlasciwosci akustyczne budynku.

Rysunek pokazuje element zaopatrzony w koncowke belkowa typu Resaro.

Koncowka ta moze byc uzywana do montazu ale rowniez do nadania belce usztywniajacej wlasciwej dlugosci, niezaleznie od danego podzialu elementow zbrojenia.



V-ELEMENT ZBROJENIA Z TROJKATNYM STALOWYM ZAWIESZENIEM

Oto jeszcze jeden przyklad uformwania elementu Resaro.
Element ma dwie, ustawione naprzeciw zgietki w plycie stropowej. Plasko wygiete prety nie spelniaja wymogow i nie wymagaja poz tym skomplikowanych zginarek.

Takie rozwiazanie umozliwia odwracanie elementu belkami do gory lub do dolu, wedle zyczenia.

Z plyta odwrocona w dol mozna element uzywac jako strop przygruntowy, spoczywajacy na nosnej warstwie izolacyjnej, polozonej bezporednio na gruncie.

Plyte podlogowa uklada sie na zprezynujacych listwach.

Sciany mozna ukladac na stropie przygruntowym, na zintegrowanych belkach krawedziowych.


DUZO MIEJSCA DLA KANALOW INSTALACYJNYCH I RUR UKLADANYCH W DOWOLNYCH KIERUNKACH. BEZ POTRZEBY WIERCENIA OTWOROW.
